СПЕЦИФИКАЦИЯ
ЗАДАЧА
1. Описание задачи Разработка, производство и монтаж масштабной архитектурно-художественной инсталляции, интегрированной в фасад существующего здания.
-
Художественный замысел: Создание динамичной визуализации небесного тела, которое по сценарию «пронзает» архитектурный объем насквозь.
-

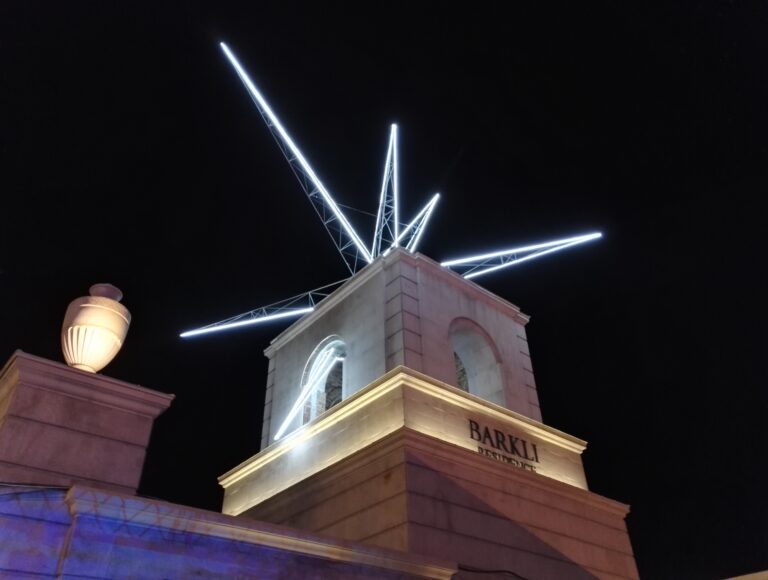

Визуальные требования: Формирование «тела» звезды в точке входа в фасад, организация световых потоков («лучей»), вырывающихся из оконных проемов здания, и создание доминантного элемента — многометрового шлейфа, тянущегося за объектом.
-
Технические вызовы: Проектирование системы крепления крупногабаритных конструкций к несущим элементам здания без нарушения их целостности, расчет ветровых и снеговых нагрузок на нависающие элементы шлейфа.
РЕШЕНИЕ

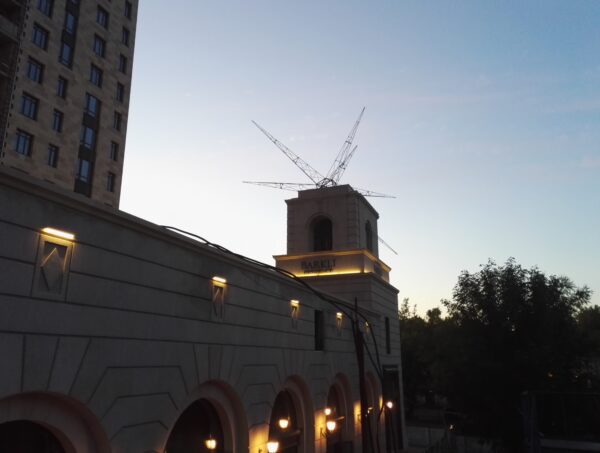

Инженерное решение Реализована распределенная система несущих металлоконструкций и интегрированного светового оборудования.
-
Силовой каркас (Шлейф и тело звезды):
-

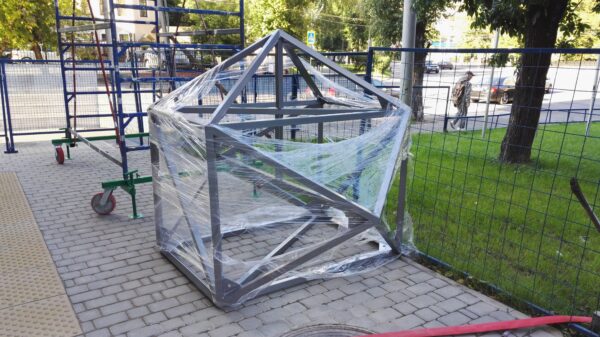

Конструкция выполнена в виде пространственных ферм для обеспечения высокой жесткости при минимальном весе.
-
Геометрия шлейфа имеет переменное сечение и рассчитана на восприятие шквальных ветровых нагрузок.
-
-
Система крепления к фасаду:
-

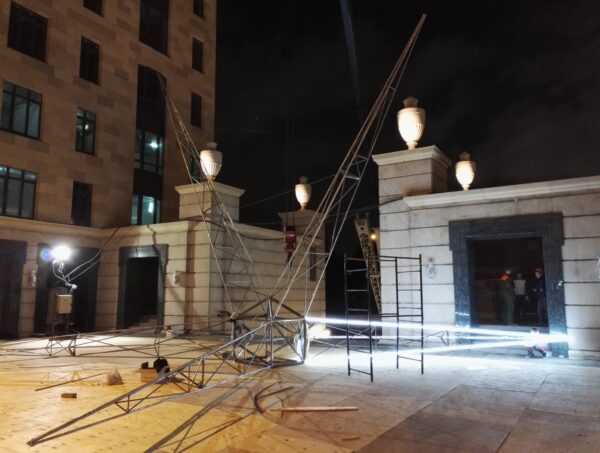

Разработана схема монтажа с использованием промышленных альпинистов.
-
Крепление осуществляется исключительно в несущий железобетонный каркас здания (перекрытия, колонны) через систему индивидуальных кронштейнов и химических анкеров. Реализована разгрузочная рама для распределения усилий и предотвращения точечного повреждения фасада.
-
