СПЕЦИФИКАЦИЯ
ЗАДАЧА
Описание задачи Разработка мобильного узла для фасовки сыпучих строительных материалов (песок, щебень, гравий).
-

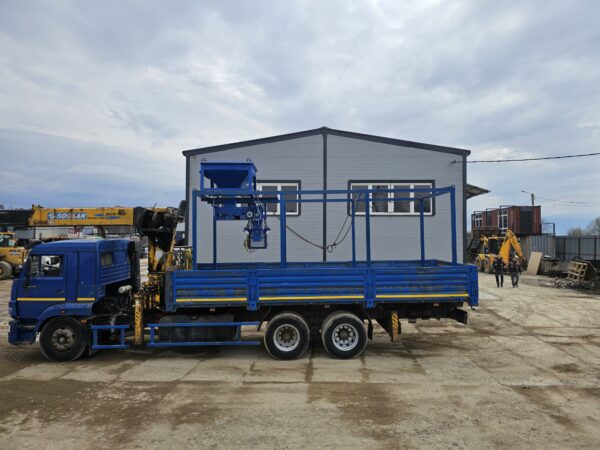

Логистика: Обеспечение возможности быстрой перестановки комплекса манипулятором без использования колесного шасси. Ориентация на работу в условиях неподготовленных площадок (грунт, насыпь).
-
Технологический процесс: Прием материала из ковша погрузчика, транспортировка на высоту фасовки, весовое дозирование в тару (мешки/биг-бэги).
РЕШЕНИЕ
Инженерное решение Реализована компактная блочная схема на единой стальной раме.
-
Несущая платформа (Скид-база):
-
Основание выполнено в виде жесткой сварной рамы без колесных осей. Данное решение обеспечивает максимальную устойчивость на мягких грунтах.
-

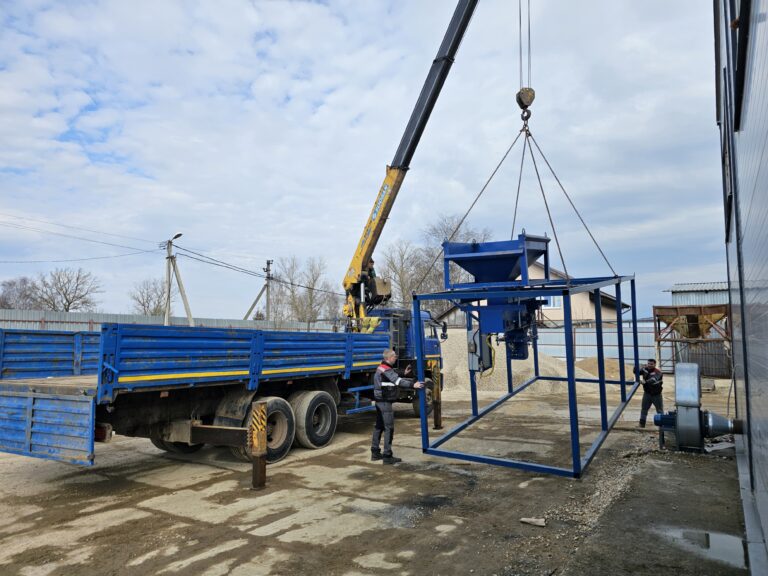

В верхнем поясе конструкции предусмотрены силовые проушины для зацепления чалками (стропами). Рассчитана балансировка рамы для безопасного подъема и перемещения краном-манипулятором.
-
-
Тракт подачи материала:
-
Приемный бункер: Рассчитан на ударную нагрузку при выгрузке ковша. Геометрия стенок обеспечивает свободное ссыпание материала на ленту.
-
Ленточный конвейер: Оснащен шевронной лентой для перемещения фракций под углом. Приводной барабан обеспечивает стабильный пуск нагруженной линии.
-
-
Узел дозирования:
-
Весовой бункер смонтирован на независимой подвеске внутри общей рамы для исключения передачи вибраций от конвейера на тензометрические датчики.
-
Система управления позволяет оперативно менять уставки веса для различных фракций материала.
-
